O que é a tecnologia de impressão jato de tinta contínuo? Um guia para iniciantes em impressão CIJ.

Linhas de embalagem de alta velocidade simplesmente não podem se dar ao luxo de erros de codificação. Um número de lote borrado ou uma data de validade ilegível podem significar atrasos nas entregas, multas regulatórias pesadas ou até mesmo um colapso na cadeia de suprimentos. Impressão contínua a jato de tinta (CIJ) Oferece uma solução simples: aplica códigos sem contato e de secagem rápida em praticamente qualquer superfície, contornando o problema de forma eficaz. Neste artigo, explicaremos como funciona a impressão CIJ, por que vale a pena considerá-la e como escolher a configuração ideal para sua linha de produção.

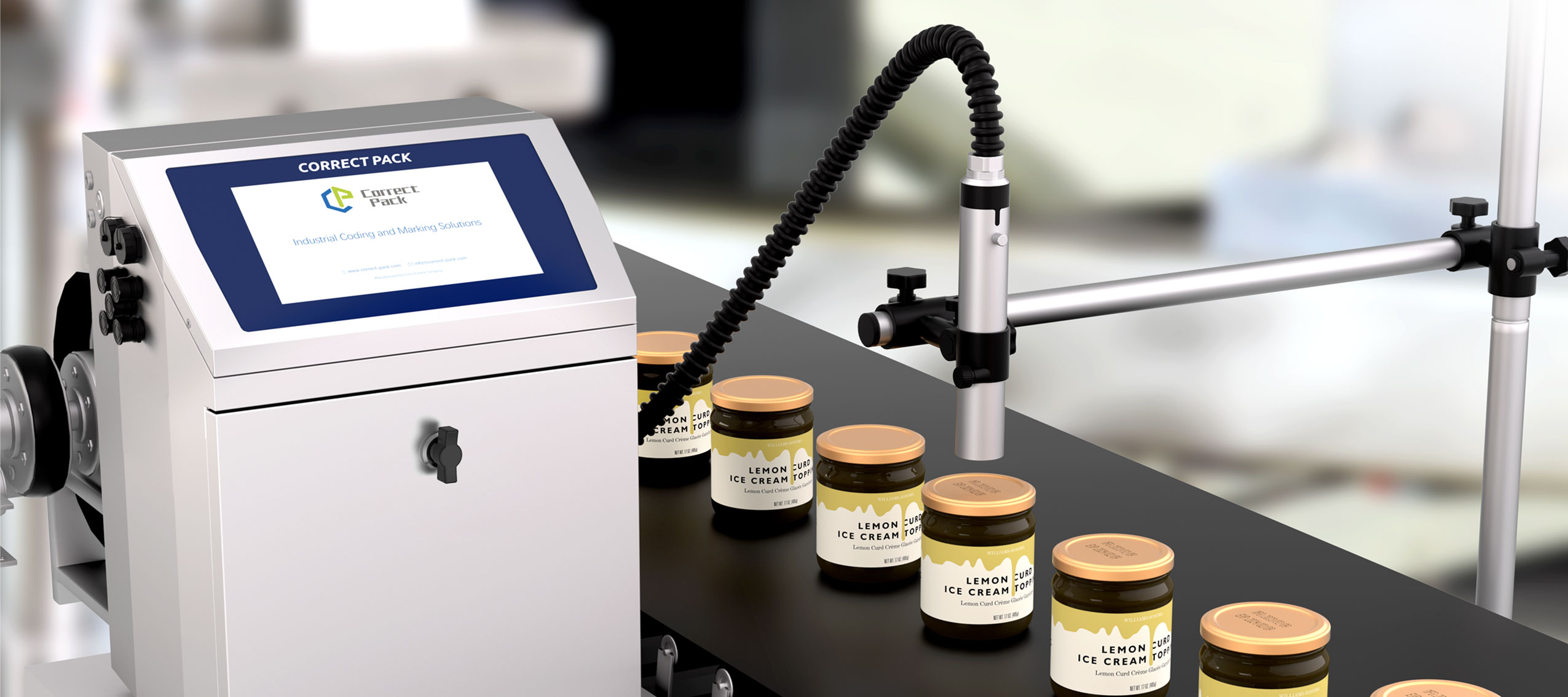

O que é a tecnologia de impressão por jato de tinta contínuo (CIJ)?

A impressão CIJ é um método de codificação industrial sem contato. Seu principal objetivo? Codificação de dados variáveis ​​em alta velocidade. Só isso já a diferencia das impressoras jato de tinta de escritório que você talvez conheça — essas liberam tinta somente quando necessário, uma técnica conhecida como Drop-on-Demand (DOD). A CIJ opera de forma diferente: um fluxo contínuo e ininterrupto de gotas percorre todo o processo.

O funcionamento prático dessa tecnologia é simples. Conforme os produtos se movem em uma linha de produção, a tecnologia CIJ aplica marcas de secagem rápida — datas de validade, tempos de produção, números de lote, códigos de barras e logotipos — diretamente sobre eles. Como a cabeça de impressão nunca toca fisicamente o substrato, essas impressoras podem ser usadas em superfícies planas, curvas, texturizadas ou até mesmo irregulares. Elas não sacodem o produto e não comprometem a nitidez ou a consistência.

Componentes-chave de um sistema CIJ

Uma impressora CIJ industrial padrão consiste em vários subsistemas integrados:

• Sistema de fluidos : Armazena a tinta e o fluido de preparação (solvente), mantendo a viscosidade e a pressão adequadas da tinta.

• Cabeçote de impressão : Abriga o oscilador piezoelétrico, o bico, o eletrodo de carga, as placas de deflexão e a calha.

• Unidade de Controle Eletrônico : Processa os dados de impressão, regula o tempo e controla as cargas elétricas aplicadas às gotas de tinta individuais.

Como funciona uma impressora jato de tinta contínua?

Compreender o funcionamento interno de uma impressora CIJ destaca por que ela é particularmente adequada para ambientes fabris exigentes. O processo se baseia na dinâmica de fluidos, vibração piezoelétrica e eletrostática.

Segue abaixo uma descrição passo a passo do ciclo de impressão contínua a jato de tinta:

1. Fluxo de tinta pressurizado : A tinta é bombeada sob alta pressão do reservatório de fluido para o bico da cabeça de impressão, que possui uma abertura minúscula (normalmente entre 40 e 70 mícrons de diâmetro).

2. Formação de gotículas : Dentro da cabeça de impressão, um oscilador piezoelétrico vibra dezenas de milhares de vezes por segundo (geralmente de 60 a 120 kHz). Essa vibração quebra o fluxo contínuo de tinta líquida em gotículas precisas e uniformes.

3. Carregamento Eletrostático : À medida que as gotas se formam, elas passam por um eletrodo carregado. As gotas destinadas a formar caracteres no substrato recebem uma carga elétrica. O nível de carga varia dependendo de onde as gotas precisam se depositar dentro da matriz vertical de um caractere.

4. Deflexão Eletrostática : As gotículas carregadas passam então entre duas placas de deflexão eletrostática, que geram um campo eletrostático de alta voltagem. O campo elétrico deflete as gotículas carregadas em proporção ao seu nível de carga, direcionando-as para o substrato que se move sob a cabeça de impressão.

5. Reciclagem de tinta (a calha) : Gotículas não carregadas atravessam o campo de deflexão completamente retas, sem se curvarem. Elas caem dentro de uma calha de coleta na parte frontal da cabeça de impressão, onde uma bomba de vácuo as puxa de volta para o reservatório principal de fluido para serem reutilizadas.

Este sistema de circulação em circuito fechado garante o mínimo desperdício de tinta e permite a operação contínua sem interrupções frequentes.

Vantagens e limitações da impressão contínua a jato de tinta

Como qualquer solução de marcação industrial, a tecnologia CIJ apresenta vantagens e limitações operacionais distintas. Avaliar ambos ajuda os fabricantes a determinar se a tecnologia CIJ se adequa às suas restrições de produção.

Vantagens da impressão CIJ

• Velocidade de impressão extremamente alta: as impressoras CIJ podem marcar linhas a velocidades de até 300+ metros por minuto, tornando-as ideais para linhas de embalagem automatizadas de alto rendimento.

• Capacidade de impressão sem contato : A distância entre a cabeça de impressão e o produto (distância de projeção) pode variar de 10 mm a mais de 20 mm. Isso permite a impressão em superfícies irregulares, côncavas, flexíveis ou frágeis.

• Tintas de secagem rápida : Os sistemas CIJ utilizam tintas à base de solventes (como MEK, etanol ou acetona) que secam em segundos, evitando borrões em materiais não porosos como plástico, vidro e metal.

• Tempo de operação contínuo : Como a tinta flui continuamente, o entupimento dos bicos durante as produções é significativamente reduzido em comparação com os sistemas de jato de tinta estacionários.

Limitações da impressão CIJ

• Limitações de resolução de impressão : As impressoras CIJ normalmente produzem caracteres matriciais (por exemplo, matrizes 5x5, 7x9 ou 16x16). Embora nítidos e legíveis, a resolução (em torno de 100 DPI) é inferior à da impressão a jato de tinta térmica (TIJ) de alta definição.

• Consumo de solvente e odor : As tintas à base de solvente evaporam com o tempo, exigindo a reposição do fluido e ventilação adequada em áreas sensíveis de embalagem.

• Requisitos de manutenção de rotina : Os filtros de fluido, bombas e calhas da cabeça de impressão requerem limpeza regular e manutenção periódica para garantir a viscosidade estável e evitar a contaminação do fluido.

Aplicações comuns da tecnologia de impressão CIJ

Graças à sua compatibilidade com diversos materiais de substrato e à sua alta resiliência em altas velocidades, a tecnologia CIJ é amplamente utilizada em diversos setores de manufatura em todo o mundo.

Embalagens para Alimentos e Bebidas

As impressoras CIJ são extremamente versáteis. Embalagens flexíveis, garrafas PET, potes de vidro, latas de alumínio e caixas de papelão ondulado — todas recebem datas de produção, datas de validade e números de lote dessas máquinas. As tintas secam rapidamente e resistem à umidade. Mesmo em ambientes úmidos, a legibilidade se mantém.

Produtos farmacêuticos e dispositivos médicos

As normas de rastreabilidade na indústria farmacêutica são rigorosas. As linhas de produção utilizam sistemas CIJ para números de lote, códigos DataMatrix 2D e datas de validade. Os alvos? Embalagens blister, frascos de medicamentos, caixas de papelão e frascos plásticos. Cada marcação precisa ser clara e permanente.

Fabricação de cabos, fios e extrusões

Tubos e fios percorrem áreas em alta velocidade linear, sem interrupção. Esse movimento contínuo exige impressoras CIJ para aplicar marcações de medidores, logotipos de marcas e especificações em tubos de PVC, PEAD, borracha ou metal. Superfícies escuras geralmente requerem tintas pigmentadas — branca ou amarela, por exemplo — para obter o contraste necessário para a legibilidade.

Cosméticos e cuidados pessoais

Embalagens curvas e materiais lisos são a norma em produtos de higiene pessoal. Frascos de perfume de vidro, tubos de loção de plástico, tampas de xampu — a impressão CIJ processa todos eles sem contato. Isso significa que códigos de lote discretos podem ser aplicados sem comprometer a aparência. Além disso, as tintas são formuladas para resistir a óleos e líquidos, o que é essencial em cosméticos.

Quais fatores afetam o desempenho da impressão CIJ?

Para manter códigos nítidos e legíveis dia após dia em uma linha de embalagem automatizada, diversos fatores operacionais inter-relacionados devem ser monitorados e controlados continuamente.

Viscosidade da tinta e controle de temperatura

A viscosidade da tinta determina diretamente a qualidade da formação das gotas e a precisão da carga eletrostática. Variações de temperatura dentro de uma fábrica podem diluir ou engrossar rapidamente as tintas solventes. Se a viscosidade cair muito, as gotas de tinta tornam-se irregulares, resultando em texto borrado. As impressoras CIJ industriais evitam esse problema utilizando viscosímetros internos que dosam automaticamente o fluido de reposição para manter a estabilidade do fluido.

Gestão da distância de arremesso

Embora a impressão sem contato ofereça uma versatilidade excepcional, a distância entre a cabeça de impressão e o substrato alvo impacta diretamente o posicionamento dos caracteres. Aumentar a distância de projeção além dos 10 mm a 15 mm recomendados expõe as gotas de tinta às correntes de ar ambiente. Essa turbulência do ar faz com que as gotas individuais se desloquem, produzindo caracteres distorcidos, bordas desfocadas ou matrizes de pontos desalinhadas.

Sincronização da velocidade da linha e do codificador

Durante a operação de uma fábrica, a velocidade das esteiras raramente permanece perfeitamente constante. A velocidade dos motores flutua durante a aceleração, desaceleração ou carregamento do produto. A integração de um encoder de eixo rotativo traduz o movimento físico da esteira em pulsos elétricos precisos, permitindo que a impressora ajuste dinamicamente o tempo de deflexão das gotas, de modo que a largura do código permaneça uniforme, independentemente das variações na velocidade da linha.

Energia do substrato e condição da superfície

O estado físico e químico da superfície alvo determina a adesão das gotas de tinta. Plásticos com baixa energia superficial, poeira, resíduos oleosos ou condensação de umidade impedem que as gotas de tinta se liguem de forma limpa. Isso pode levar à formação de grânulos de tinta ou a manchas severas durante a embalagem. A seleção de formulações de tinta adequadas às propriedades específicas do substrato resolve os problemas de adesão.

Como escolher a impressora CIJ certa para sua empresa

Ao escolher uma impressora jato de tinta industrial contínua, o importante é que as especificações da sua linha de produção estejam alinhadas com seus objetivos de longo prazo. Aqui estão alguns pontos a serem considerados durante sua avaliação:

1. Requisitos de velocidade de linha : Verifique a taxa máxima de geração de caracteres da impressora. Ela precisa ser superior à sua velocidade de linha mais rápida, especialmente se você estiver imprimindo texto com várias linhas ou códigos de barras densos.

2. Compatibilidade do material do substrato e da tinta : Pense no que você marca com mais frequência. Você usará tintas pretas padrão à base de corantes, tintas de qualidade alimentar, tintas pigmentadas de alto contraste ou formulações curáveis ​​por UV? Isso depende do seu material.

3. Ambiente operacional : Se suas instalações passam por lavagens frequentes, alta umidade ou muita poeira, como em fábricas de processamento de alimentos ou de materiais de construção, opte por impressoras com gabinetes de aço inoxidável IP65 ou IP66.

4. Custo Total de Propriedade (TCO) : Não olhe apenas para o preço de compra. Considere o consumo de solvente, a frequência com que os filtros precisam ser substituídos, a disponibilidade de peças de reposição e a facilidade de manutenção da cabeça de impressão.

5. Interface do Usuário e Capacidade de Integração : As linhas de produção modernas funcionam melhor com interfaces intuitivas de tela sensível ao toque, modelos de código automatizados e opções de conectividade flexíveis, como Ethernet, RS232 e portas de E/S. Isso facilita a integração com PLCs, sistemas ERP ou máquinas de embalagem.

Considerações finais

A impressão por jato de tinta contínuo (CIJ) continua sendo o padrão da indústria para codificação de produtos de alta velocidade e sem contato. A compatibilidade das capacidades do sistema com a velocidade da linha de produção, os materiais utilizados e o ambiente operacional da sua fábrica garante uma produção diária confiável e rastreabilidade completa do lote.

Com décadas de experiência em tecnologia de codificação, Pacote correto Fabricamos impressoras jato de tinta contínuo (CIJ) de alto desempenho, projetadas para gerenciamento estável de fluidos, controle preciso das gotas de tinta e manutenção mínima. Nossas robustas impressoras CIJ oferecem códigos nítidos e de secagem rápida, mesmo nas linhas de embalagem mais velozes. Entre em contato conosco hoje mesmo para descobrir a solução de impressão CIJ ideal para sua linha de produção.
